Les capteurs de présence KNX de Theben contrôlent l’éclairage du centre communautaire Horst aan de Maas

’t Gasthoês est le centre communautaire multifonctionnel de la commune de Horst aan de Maas, aux Pays-Bas. Cet ancien hôpital construit en 1901 est utilisé comme centre culturel depuis les années 1980. L’année dernière, le bâtiment a été entièrement vidé et rénové de manière durable : le centre accueille désormais une grande salle de théâtre, une bibliothèque, des salles de réception, des ateliers et un restaurant. Si l’installation électrique a été entièrement refaite à neuf par Elektro Van Berlo, la commutation, la variation et la commande intelligente de l’éclairage LED ont été confiées à Theben.



Cahier des charges

  • Commande efficace de l’éclairage LED par KNX
  • Contrôle de l’éclairage en fonction de la présence avec connexion au système d’alarme et de protection contre l’incendie
  • Intégration de DALI et KNX

Solution

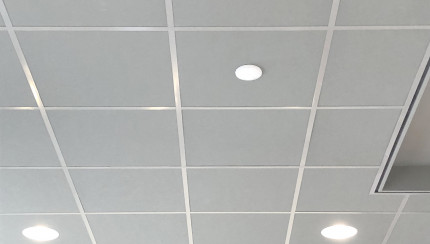

  • Capteurs de présence thePrema S360
  • Capteurs de présence theRonda P360

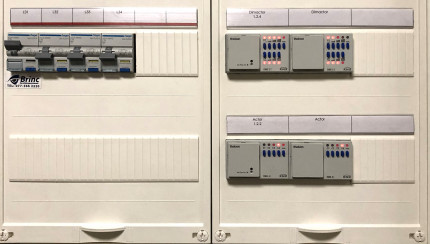

  • Actionneurs de commutation RMG 4 l KNX
  • Actionneurs de commutation RME 4 l KNX
  • Entrée binaire BMG 6 T KNX
  • Actionneurs de variation DMG 2 T KNX
  • Actionneurs de variation DME 2 T KNX
  • Passerelles DALI KNX
  • Variation automatique de l’éclairage LED
  • Scénarios pour un éclairage d’ambiance dans le restaurant
  • Plusieurs capteurs de présence dans les grandes pièces afin de pouvoir les diviser en pièces plus petites à l’aide de cloisons

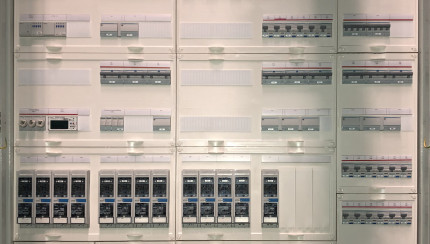

La rénovation d’un bâtiment ancien tel que le ’t Gasthoês a été associée à un défi de taille, à savoir sa déconnexion complète de l’alimentation en gaz. En l’absence de mesures structurelles, les pompes à chaleur et les systèmes de refroidissement consommeraient trop d’électricité : pour résoudre ce problème, l’enveloppe du bâtiment a été isolée avec des murs supplémentaires et les toits ont été entièrement rénovés et isolés. La nouvelle installation électrique du bâtiment devant toutefois être en mesure de faire face à des charges importantes, Elektro Van Berlo a installé son propre poste de transformation pour répondre aux besoins en puissance élevée. Dans le bâtiment, 12 tableaux électriques distribuent ainsi l’électricité dans les différentes pièces.



Un projet complexe jonché de défis

L’installateur s’est également chargé de l’éclairage LED, de la commande de l’éclairage avec KNX, du réseau de données avec connexions par fibre optique ainsi que du système d’alarme contre le vol et l’incendie. La complexité du projet est notamment due aux contraintes imposées par l’âge du bâtiment. Wilko van de Kerkhof, propriétaire d’Elektro van Berlo, résume l’intervention : « Un bâtiment aussi ancien et caractéristique ne laisse que peu de marge de manœuvre. Les différences de hauteur et de niveau entre les pièces se sont par ailleurs révélées problématiques pour le raccordement correct ainsi que la pose invisible des tuyaux des gaines de câbles. »



Alarme activée, lumières éteintes

Van Berlo avait déjà construit une salle de sport avec une commande d’éclairage basée sur les solutions KNX de Theben pour la commune de Horst aan de Maas. « Tout comme la salle de sport, le centre communautaire est un grand bâtiment dans lequel il est difficile de se repérer. Lorsque le gestionnaire active le système d’alarme le soir, celui-ci doit être sûr que personne ne se trouve dans le bâtiment. Nous avons donc installé à cet effet dans les différentes pièces 147 capteurs de présence KNX Theben indiquant sur l’écran tactile du gestionnaire si des pièces sont encore occupées. Il peut ainsi vérifier en un coup d’œil que le bâtiment est absolument désert puis enclencher en toute tranquillité l’alarme pour l’ensemble du bâtiment. Toutes les lumières s’éteignent alors en même temps. » Van de Kerkhof a fait appel aux services de l’intégrateur de système Ron Deenen afin de programmer le logiciel pour les connexions et les systèmes KNX intelligents.



Efficacité énergétique et convivialité

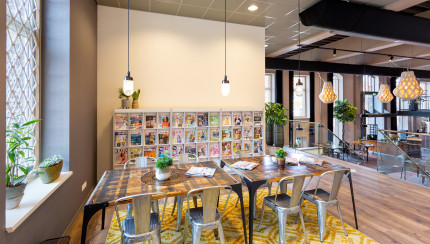

Lorsque le gestionnaire revient dans le bâtiment le matin et désactive le système d’alarme, le système KNX s’assure que les lumières dans toutes les zones de circulation sont allumées à 10 %. « C’est juste assez pour voir devant vous. L’éclairage passe ensuite à 100 % dès que vous entrez dans une pièce. Si aucune présence n’est détectée au bout d’une minute, les lumières repassent automatiquement à 10 %. Il s’agit donc d’une solution véritablement économe en énergie et conviviale. » Différents types de capteurs de présence Theben sont utilisés en fonction de la hauteur et de la taille des pièces. Les appareils thePrema S360 et theRonda P360 ont été tout particulièrement utilisés dans le cadre de ce projet. Les passerelles entre DALI et KNX garantissent une variation de l’éclairage LED automatique et sans erreur. Différents scénarios d’ambiance ont par exemple été programmés pour le restaurant et plusieurs capteurs de présence ont été installés dans les grandes pièces afin de pouvoir les diviser en pièces plus petites, par exemple pour certains événements. Des cloisons permettent à l’éclairage de chacune de ces pièces de continuer à fonctionner de manière automatique. La scène du théâtre est le seul endroit dans lequel l’éclairage ne réagit pas aux mouvements, ce qui serait contre-productif lors des représentations.



Theben veille à la satisfaction de ses clients

Van de Kerkhof explique que le choix de Theben était une évidence. « Nous utilisons souvent des actionneurs de commutation et de variation de Theben. Nous n’avons jamais été déçus par ces produits fiables et sommes en contact direct avec l’entreprise. Ce point est très important : plus les composants utilisés sont intelligents, plus nous avons besoin de l’aide du fabriquant en cas de question. Nous avons souvent besoin de ces réponses très rapidement afin de ne pas prendre trop de retard dans notre projet. L’équipe Theben est toujours prête à nous fournir des explications et des conseils compétents, ce qui est une véritable valeur ajoutée. Le client de ce projet a lui aussi explicitement demandé à ce que nous fassions appel à Theben à la suite de nos travaux dans la salle de sport, où nous avions mis en œuvre l’éclairage de la même manière. Cette expérience positive a été réitérée et le client est de nouveau ravi. Theben accorde une grande importance à la satisfaction de ses clients et je ne manquerai pas d’utiliser à nouveau leurs produits dans le cadre de mon prochain projet. »
