Servomoteur électrique CHEOPS S KNX avec régulateur et sonde de température intégrés

Le nouveau servomoteur électro-motorisé CHEOPS S KNX de Theben est la solution idéale pour la commande de systèmes de chauffage et de climatisation dans les bâtiments KNX. Le servomoteur performant allie parfaitement une force de réglage maximale de 220 N, une grande polyvalence grâce à deux entrées binaires et une excellente sécurité grâce à KNX Data Secure.

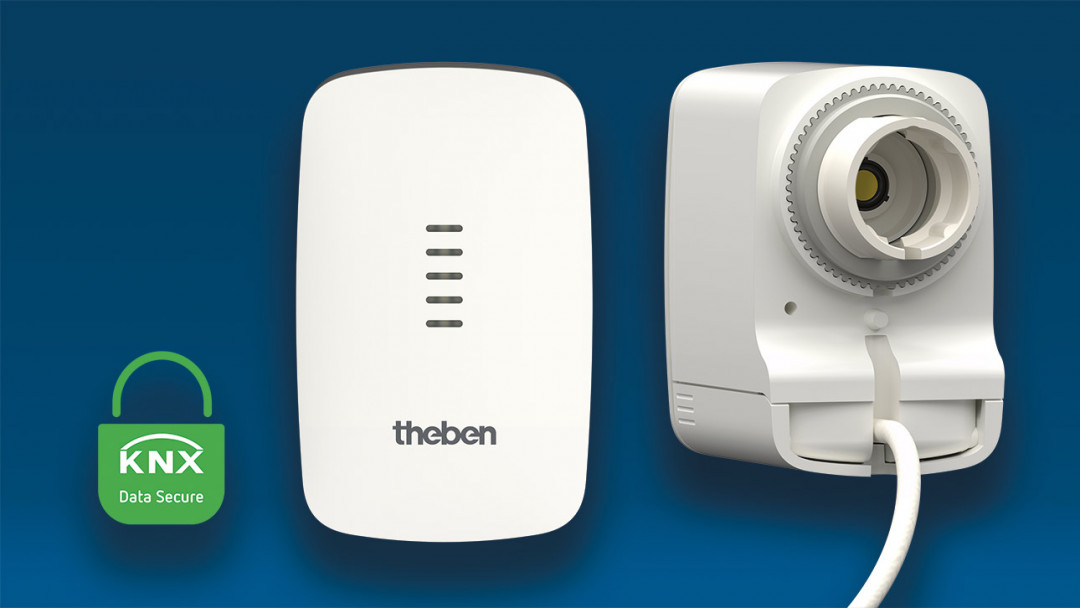

CHEOPS S KNX Stellantrieb 1290x726px

Aperçu des avantages du CHEOPS S KNX :

Theben_CHEOPS S KNX_Avantages
  • Force de réglage élevée : jusqu'à 220 N avec une course de vanne maximale de 8 mm.
  • Régulateur intégré : pour un chauffage et une climatisation efficaces avec une phase supplémentaire dans les deux cas
  • Sonde de température intégrée : aucune sonde de température externe n'est nécessaire.
  • Deux entrées binaires : possibilité de raccordement pour sonde de température externe, contact de fenêtre, détecteur de présence ou bouton poussoir, par exemple.
  • Polyvalence : solution universelle grâce à la grande variété d'adaptateurs de vanne et adaptation automatique de la vanne.
  • En plus, 2 adaptateurs de vanne différents sont fournis pour les vannes M30x1,5 et Danfoss les plus courantes
  • Protection antivol et antivandalisme : démontage possible uniquement avec un outil.
  • Sécurité maximale : le support de KNX Data Secure protège contre le vol de données et les manipulations.

Comment fonctionne un servomoteur électro-motorisé pour KNX ?

Les servomoteurs motorisés tels que le CHEOPS S KNX utilisent un motoréducteur pour le pilotage de vanne dans des systèmes KNX. Le réducteur transforme la rotation en un mouvement linéaire. Contrairement à un servomoteur thermique, le servomoteur fonctionne comme un entraînement proportionnel et maintient en permanence le degré d'ouverture demandé. Grâce au coupleur de bus intégré, l'appareil se raccorde directement au bus KNX. Un actionneur de chauffage KNX séparé n'est pas nécessaire La tension d'alimentation provient du système KNX. Grâce à la détection automatique de la course de vanne ainsi qu'à l'affichage LED intégré, l'état actuel de la vanne est toujours visible clairement.

Quelle est la différence entre un servomoteur électro-motorisé et un servomoteur électrothermique ?

Alors que les servomoteurs motorisés fonctionnent avec un moteur et un réducteur, les servomoteurs thermiques utilisent un élément chauffant. Il se dilate lorsqu’il est sous tension. La dilatation est transmise à la vanne. La commande s'effectue via une modulation de largeur d'impulsion. Contrairement aux servomoteurs électro-motorisés, les servomoteurs thermiques nécessitent un actionneur de chauffage KNX supplémentaire, comme le Theben HMT 12 S KNX pour une utilisation dans des répartiteurs de circuit de chauffage ou bien des actionneurs de chauffage de la Série MIX2 ou FIX.

I agree that external content may be displayed to me. Personal data can thus be transferred to third party platforms. For more information, please see our privacy policy.

Où sont utilisés les servomoteurs électro-motorisés ?

Les servomoteurs motorisés comme le CHEOPS S KNX conviennent parfaitement pour la régulation de la température ambiante dans des systèmes de chauffage et climatisation des bâtiments KNX. Par exemple sur des radiateurs conventionnels, radiateurs avec robinetterie intégrée, convecteurs, distributeurs de circuit de chauffage sur des planchers chauffants et systèmes de climatisation au plafond. Les appareils sont utilisés dans des bureaux, administrations, structures industrielles et résidentielles avec systèmes KNX.

CHEOPS S KNX Schmuckbild 1290x726px

Quelles sont les possibilités offertes par les servomoteurs électro-motorisés dans les systèmes KNX?

Les servomoteurs motorisés comme le CHEOPS S KNX disposent d'une sonde de température intégrée et d'un régulateur de température ambiante intégré pour un chauffage et une climatisation efficaces avec une phase supplémentaire dans les deux cas. Des appareils externes pour la détection de la température et le pilotage ne sont donc pas nécessaires. Une utilisation dans des répartiteurs de circuit de chauffage est également possible. En outre, une logique permettant le raccordement de 10 contacts de fenêtre au maximum est intégrée. Les servomoteurs motorisés ont en plus deux entrées binaires pour un usage universel. Elles peuvent p. ex. être utilisées pour raccorder une sonde de température externe ou un détecteur de présence. Autres fonctions possibles :

  • Commutation
  • Variation
  • Commande de stores
  • Commande progressive universelle
  • Contact de fenêtre
  • Sonde de température à distance
KNX-Data-Secure

Comment installer un servomoteur électro-motorisé ?

Les servomoteurs électro-motorisés comme le CHEOPS S KNX se clipsent facilement sur l'adaptateur de vanne préalablement monté et se verrouillent. De série, des adaptateurs de vanne pour M30 x 1,5 mm et Danfoss RA sont compris dans la livraison. D'autres adaptateurs de vanne pour presque toutes les marques sont disponibles en option. Pour le démontage, un outil est nécessaire. C'est la raison pour laquelle le vol ou le sabotage sont pratiquement exclus.



Quels sont les avantages de KNX Data Secure ?

Le CHEOPS S KNX ainsi que tous les nouveaux composants KNX de Theben prennent en charge KNX Data Secure. Avec ce système, la communication dans le réseau KNX est cryptée et une transmission sécurisée des données de télégrammes est garantie. Le système KNX est ainsi parfaitement protégé contre toute manipulation et tout vol de données.

Theben_CHEOPS S KNX

CHEOPS S KNX

  • Servomoteur KNX motorisé pour vannes de refroidissement et de chauffage
  • Sonde de température intégrée
  • Régulateur intégré pour chauffage et climatisation efficaces avec une phase supplémentaire dans les deux cas
  • Force de réglage élevée jusqu'à 220 N pour une course de vanne maximale de 8 mm
  • 2 entrées binaires universelles, possibilité de raccordement pour sonde de température externe, contact de fenêtre, détecteur de présence ou bouton-poussoir, par exemple
  • Logique intégrée pour un maximum de 10 contacts de fenêtre
  • Utilisation possible dans un distributeur de circuit de chauffage
  • Coupleur de bus intégré
  • Adaptation automatique de la vanne
  • Compatibilité universelle grâce à une vaste gamme d'adaptateurs de vanne
  • 2 adaptateurs de vanne différents fournis pour les vannes les plus courantes M30x1,5 et Danfoss (VA 10, VA 100)
  • Communication et mise en service sécurisées grâce à la prise en charge de KNX Data Secure
Vers le CHEOPS S KNX
Theben_CHEOPS control KNX

CHEOPS control KNX

  • Servomoteur pour vannes de chauffage ou pour la commande de vannes de chauffage
  • Régulation autonome de la température ambiante et capteur de température intégré
  • Commande manuelle possible sur l'appareil grâce à 2 touches
  • Affichage par LED (rouges/bleues pour plus chaud/plus froid)
  • Configurations possibles : régulation de chauffage (régulation continue), chauffage à 2 niveaux, chauffage et climatisation
  • 2 entrées conçues notamment pour un contact de fenêtre, un détecteur de présence ou encore une sonde à distance
  • Montage simple par enclenchement sur un adaptateur de vanne
  • Affichage de la course de la vanne
  • Détection automatique de la course de la vanne
  • Utilisation possible dans un répartiteur de chauffage
  • Coupleur de BUS intégré
  • Mode été et dégommage des vannes
  • 2 adaptateurs de vanne différents fournis (VA 10, VA 78)
Vers le CHEOPS control KNX
Theben_CHEOPS drive KNX

CHEOPS drive KNX

  • Servomoteur pour vannes de chauffage ou pour la commande de vannes de chauffage
  • Sans régulation intégrée
  • Affichage par LED (rouges)
  • 2 entrées conçues notamment pour un contact de fenêtre ou un détecteur de présence
  • Montage simple par enclenchement sur un adaptateur de vanne
  • Affichage de la course de la vanne
  • Détection automatique de la course de la vanne
  • Utilisation possible dans un répartiteur de chauffage
  • Coupleur de BUS intégré
  • Mode été et dégommage des vannes
  • 2 adaptateurs de vanne différents fournis (VA 10, VA 78)
Vers le CHEOPS drive KNX
Theben_CHEOPS S KNX_Adaptateur de vanne

Adaptateur de vanne

  • Polyvalence assurée par une large gamme d'adaptateurs de vanne. Ils sont disponibles sur demande.
  • Adaptateur de vanne pour Onda, Schlösser (à partir de Bj. 93), Oventrop (M 30 x 1,5), Heimeier, Herb, Therm-Concept, Frank, Roth (distributeur), Dinotherm (distributeur)
Vers l'adaptateur de vanne
Theben_CHEOPS S KNX_Capteur de plancher

Capteur de plancher

  • Sonde de température pour pose dans le plancher avec indice de protection IP 65.
  • Capteur de température à poser au sol
  • Type de protection IP 65
Vers le capteur de plancher
Sonde de température encastrée

Sonde de température encastrée

  • Sonde de température pour montage encastré. Forme compacte pour un montage aisé dans des boîtiers d'interrupteur/répartiteurs.
  • Capteur de température pour montage encastré
  • Conception compacte pour une installation facile dans des boîtiers de distribution / commutateur
Vers le Sonde de température encastrée
Sonde de température RAMSES IP 65

Sonde de température RAMSES IP 65

  • Sonde de température ambiante externe avec indice de protection IP 65.
  • Capteur de température externe
  • Degré de protection IP 65
Vers le Sonde de température RAMSES IP 65
