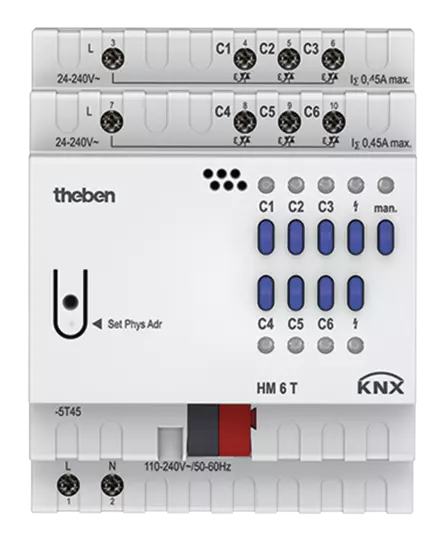

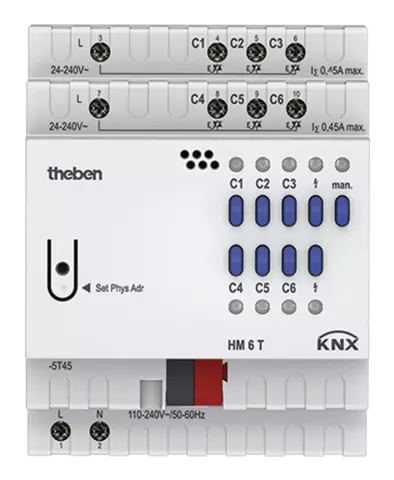

HM 6 T KNX
HM 6 T KNX
HM 6 T KNX

HM 6 T KNX

N° de réf.: 4940240
  • Actionneur de chauffage à 6 canaux FIX1
  • Avec 6 régulateurs de température (P/PI) pour le chauffage et la climatisation
  • Pour la commande de 6 servomoteurs thermiques 24 - 240 V CA dans 2 groupes avec chacun 3 sorties et 450 mA
Rajouter au panier de documents Fiche technique
Demandez plus d'informations maintenant

Description des fonctions

  • Actionneur de chauffage à 6 canaux FIX1
  • Avec 6 régulateurs de température (P/PI) pour le chauffage et la climatisation
  • Pour la commande de 6 servomoteurs thermiques 24 - 240 V CA dans 2 groupes avec chacun 3 sorties et 450 mA
  • (En raison du comportement à la mise en service du servomoteur, nous recommandons de ne pas dépasser une charge maximale de 3x1 servomoteurs de 24 V CA ou 3x5 servomoteurs de 230 V CA)
  • Avec protection contre les court-circuits et la surcharge
  • Choix de la grandeur de commande de régulation continue et tout-ou-rien
  • Fonction de protection de vanne désactivable
  • Avec les modes : Confort, Veille, Nuit, ainsi que Protection hors gel / surchauffe
  • Passage au mode Été possible
  • Affichage de l'état de commutation de chaque canal via des LED

Caractéristiques techniques
Tension de service KNX Tension du bus, ≤4 mA
Tension d'alimentation 110 V AC - 240 V AC, 50 Hz - 60 Hz
Fréquence 50 - 60 Hz
Consommation stand-by ~0,5 W
Largeur 4 modules
Type de montage Rail DIN
Nombre de canaux 6
Type de raccordement Bornes à vis | Raccordement du bus : Borne de bus KNX
Section de câble maximale Rigide : 0,5 mm² (Ø 0,8) jusqu'à 6 mm² | Toron avec bague d'extrémité : 0,5 mm² à 4 mm²
Sortie de commutation Non libre de potentiel
Sortie Triac, 0,45 A
Tension de la sortie 24 V AC - 240 V AC
Fréquence de sortie 50 - 60 Hz
Adapté à la TBTS Oui, si tous les canaux TBTS commutent
Commutation de différents phases Possible
Température ambiante -5°C ... 45°C
Indice de protection IP 20
Classe de protection II selon EN 60 669

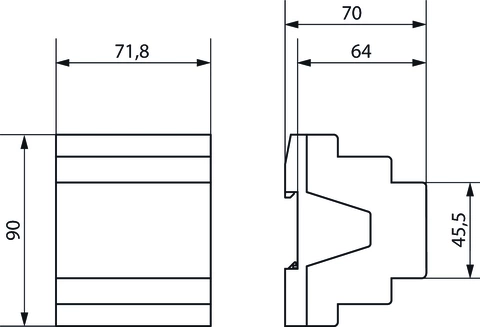

Plans d'encombrement

HM 6 T KNX
HM 6 T KNX

Téléchargements
Manuel PDF HMG 6 T KNX (874,6 kB)
Notice d'utilisation PDF HM 6 T (1,4 MB)
Base de données KNX ZIP HM 12 T KNX (559,4 kB)
Symbole CAO  ZIP 4940240 (1,8 MB)
Base de données complète KNX KNXprod ZIP KNXprod (21,1 MB)
Fiche technique PDF HM 6 T KNX (526,9 kB)
